产品概述

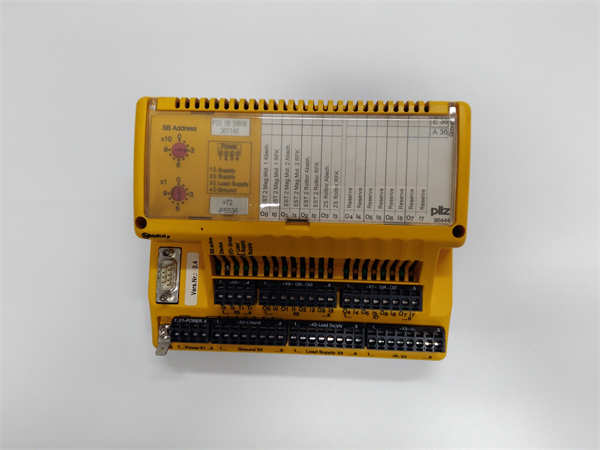

301140 PILZ是一种用于工业控制系统的安全继电器模块。其设计用于监控安全功能，并在发生故障时提供安全停机。该模块有四个安全输入和两个安全半导体输出。

安全输入用于监控安全装置，如紧急停止按钮、光幕和安全门。安全半导体输出用于控制安全装置，例如接触器和电动机起动器。

301140 PILZ的设计符合EN 954-1规定的安全等级4和IEC 61508规定的SIL 3的要求。它有一个内置的自检功能，可以检查模块的内部电路和外部接线。

该模块易于安装和配置。它有一个可拆卸的接线板，便于接线，还有一个前面板显示器，用于监控安全输入和输出的状态。

301140 PILZ是一款可靠高效的安全继电器模块，可确保工业控制系统中人员和设备的安全。

参数

-安全类别（第3类或第4类）

-安全触点数量（2或4）

-复位类型（手动或自动）

-监控类型（单通道或双通道）

安全继电器是一个安全回路中所必须的控制部分，它接受安全输入，通过内部回路的判断，确定性的输出开关信号到设备的控制回路里。简单地说，安全继电器都是双通道信号型，只有两个通道信号都正常时，安全继电器才能正常工作；在工作过程中，只要其中任一通道信号断开，安全继电器都会停止输出，直到两个通道信号都正常且复位后才能正常工作。

要求

1、在紧急停止解除时，机器不能出现突然再启动；

2、万一机器安全电路发生故障时，可以停止机器动力电源；

3、安全电路发生故障时，机器不能再启动；

用途

用在带有确认机器安全的输入，确认安全后，给接触器等的输入进行控制的安全电路的设计上。

原理

电磁式

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点（常开触点）与静触点（常闭触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”[1]。如图2所示。

热敏干簧

热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

固态式

固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
